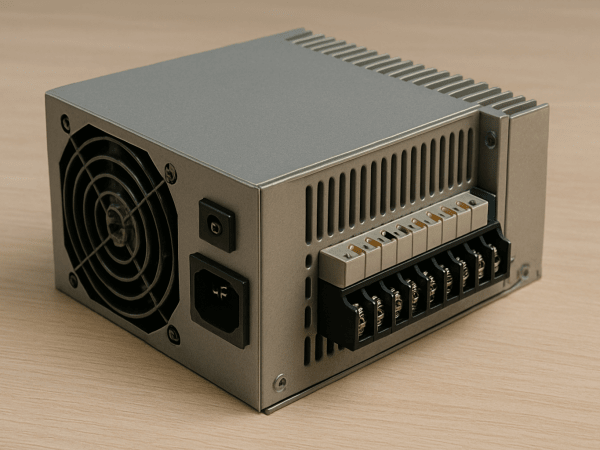

Что внутри блока питания? Просто о сложном – мини-экскурсия в железное сердце техники

Блок питания — один из самых недооценённых компонентов электроники. Его редко показывают на рекламных постерах. Он не светится, не щёлкает, не впечатляет дизайном. Но при этом именно он запускает всё остальное. Без него не включится телевизор, компьютер, игровая приставка, роутер, станок, 3D-принтер — да что угодно.

Задача блока питания — взять нестабильное переменное напряжение из розетки и превратить его в чистое, стабильное, постоянное напряжение нужного уровня. Причём сделать это быстро, надёжно и безопасно. И чтобы понять, как ему это удаётся, давайте заглянем внутрь.

Визуальный осмотр: как выглядит блок питания изнутри

После снятия крышки блок питания выглядит как мини-город из компонентов: платы, дорожки, катушки, радиаторы, провода. Некоторые элементы сразу привлекают внимание размерами — другие можно заметить только под лупой.

Визуально блок питания делится на несколько участков:

• Входная часть (всё, что работает с сетевым напряжением)

• Преобразователь (главная “кухня”)

• Выходная часть (стабилизация и фильтрация)

• Система охлаждения

• Схемы защиты и управления

Каждая из этих зон играет свою уникальную роль.

Входной фильтр: первая линия обороны

Как только ток из розетки попадает внутрь, он проходит через входной фильтр. Это своеобразный таможенный пост:

• EMI-фильтр — удаляет высокочастотные помехи

• Нулевой и фазный дроссели — защищают от электромагнитного шума

• Конденсаторы — сглаживают пульсации

• Предохранитель — если произойдёт авария, он спасёт всё остальное

Также здесь могут быть варисторы — элементы, защищающие от скачков напряжения. Если в сеть попадёт импульс в 300 вольт, варистор примет удар на себя.

Выпрямитель: делаем ток «ровным»

Следующим этапом переменный ток (AC) проходит через выпрямительный мост — это набор диодов, который превращает переменное напряжение в пульсирующее постоянное (DC). Он не делает ток полностью «гладким», но убирает самое главное — смену полярности.

Обычно здесь же устанавливается большой электролитический конденсатор, который частично сглаживает пульсации, но его задача — поддержать напряжение, пока не вступит в дело следующая часть.

Инвертор и ШИМ-контроллер: сердце блока питания

Теперь ток подаётся в инвертор. Это ключевой узел, который работает на высоких частотах (десятки или сотни килогерц). Он превращает «грубое» выпрямленное напряжение в высокочастотные импульсы. Эти импульсы гораздо легче преобразовывать, чем 50 Гц из розетки.

ШИМ-контроллер (Широтно-импульсная модуляция) — умный мозг блока питания. Он управляет транзисторами (обычно это MOSFET-ключи), регулируя их включение/выключение с микросекундной точностью. Благодаря этому удаётся точно контролировать выходное напряжение.

Инвертор — это своего рода высокочастотный рубильник, который работает под управлением ШИМ и отправляет импульсы в трансформатор.

Импульсный трансформатор: главный волшебник

В центре схемы обычно красуется крупный элемент, обмотанный желтоватой или синей лентой — это импульсный трансформатор. Он выполняет сразу несколько функций:

• Понижает напряжение до нужного уровня (например, с 310 В до 12 В)

• Гальванически развязывает вход и выход (это важно для безопасности)

• Поддерживает стабильность и регулировку через обратную связь

Импульсный трансформатор работает совсем не так, как классические силовые — он не греется от частоты 50 Гц, потому что работает на 50–100 кГц. А значит, он гораздо компактнее и эффективнее.

Вторичное выпрямление и фильтрация: получаем чистое напряжение

После трансформатора на выходе появляются импульсы нужного напряжения. Их нужно снова превратить в стабильное постоянное напряжение. Это делает вторичный выпрямитель — обычно с помощью быстрых диодов Шоттки.

Затем в дело вступают выходные конденсаторы и дроссели — они сглаживают оставшиеся пульсации и избавляют от помех.

На выходе мы получаем ровное, надёжное напряжение — именно то, что нужно микросхемам, контроллерам, процессорам и прочей «начинке» техники.

Обратная связь: контроль качества в реальном времени

Для того чтобы блок питания не «перестарался», применяется система обратной связи. Она отслеживает текущее выходное напряжение и сообщает контроллеру, нужно ли его корректировать.

Эта цепь обычно содержит:

• Оптопару (передаёт сигнал между гальванически развязанными зонами)

• Усилитель ошибки

• Резистивный делитель напряжения

Именно обратная связь делает блок питания «умным». Если вдруг в сети просело напряжение — он компенсирует. Если нагрузка изменилась — он адаптируется. Всё в реальном времени.

Схемы защиты: чтобы не сгорело всё подряд

Блок питания не должен только работать — он должен уметь не работать, если что-то идёт не так. Для этого служат разные типы защит:

• OCP (Over Current Protection) — защита от перегрузки по току

• OVP (Over Voltage Protection) — защита от перенапряжения

• OTP (Over Temperature Protection) — срабатывает при перегреве

• SCP (Short Circuit Protection) — отключает блок при коротком замыкании

Современные блоки питания отключаются автоматически и могут даже перезапуститься сами после устранения проблемы.

Система охлаждения: не дать расплавиться

Высокочастотная работа, нагрев транзисторов и трансформатора — всё это требует охлаждения. Поэтому внутри блока питания есть:

• Радиаторы (обычно алюминиевые)

• Вентиляторы (в компьютерных блоках — обязательно)

• Термопрокладки и термопаста

• Температурные датчики

Качественное охлаждение увеличивает срок службы блока питания и снижает риск отказа.

Разновидности блоков питания: от зарядки до серверной стойки

Хотя принципы работы у всех БП схожи, они бывают разными:

• Импульсные — самые распространённые, компактные и эффективные

• Линейные — простые, надёжные, но громоздкие и греются

• ATX-блоки питания — стандарт для ПК

• Лабораторные — с регулируемым выходом

• Индустриальные и серверные — с высокой мощностью и модульной архитектурой

Каждый тип — под свои задачи, но внутри почти всегда один и тот же принцип: фильтрация → выпрямление → преобразование → стабилизация → защита.

Что ломается чаще всего?

Некоторые компоненты страдают первыми. Это:

• Конденсаторы — особенно дешёвые электролитические, склонные к вздутию

• Выходные диоды — перегреваются при перегрузке

• MOSFET-транзисторы — выходят из строя при скачках напряжения

• Оптопары — теряют чувствительность

• Вентиляторы — со временем перестают крутиться

Износ этих компонентов может привести к полному отказу блока питания.

Как продлить жизнь блоку питания?

Несколько простых советов:

• Не использовать технику при скачках напряжения — установите сетевой фильтр или ИБП

• Очищайте блок питания от пыли минимум раз в год

• Следите за вентиляцией — не зажимайте блок в тумбах и нишах

• Покупайте качественные модели от проверенных брендов

• При первых признаках (шумы, запах, перезагрузки) — не тяните с диагностикой

Блок питания — это как сердце. Пока работает — его не замечают. Но стоит ему сбиться — «организм» ломается.

Внутри блока питания происходит целый спектакль: фильтрация, преобразование, стабилизация, защита. Это сложное инженерное устройство, спрятанное в скромной металлической коробке. Оно не хвастается дизайном, не требует внимания — но каждую секунду обеспечивает жизнь всей системе.

Поняв, что скрывается под крышкой блока питания, начинаешь относиться к нему с уважением. Потому что именно он — тот самый невидимый герой, который делает возможной работу всего остального.

И теперь, когда вы знаете, как он устроен, в следующий раз при выборе или ремонте блока питания вы будете понимать: это не просто кусок железа. Это высокоточная, умная и жизненно важная часть любой техники.
